ハイパフォーマンネットワークタップ MOD-TAP Modular Fiber Optic TAP

ハイパフォーマンネットワークタップ
MOD-TAP

貸出機、価格に関しては、お気軽にご連絡ください。

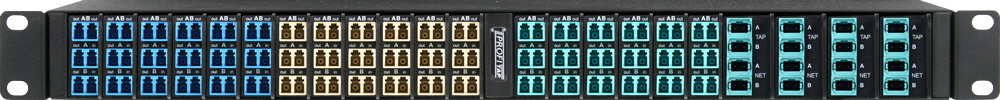

MOD-TAP

MOD-TAPはネットワーク信号を分岐して取り出す装置です。スイッチングハブが普及し、リピータハブがほとんど使用されていないネットワークで通信経路上の信号を確実かつパッシブで安全にネットワーク信号を分岐して取り出す事ができるのでネットワーク解析と最適化に不可欠な装置です。 MOD-TAPは1G/10G/40G/100Gネットワークの完璧なインライン監視を可能にするように設計されています。この安全、確実、高信頼のMOD-TAPはシステムにネットワークからの信号を供給する為に使用され、IDS、アナライザ、パケットレコーダ、監視装置、統計情報システムで活用されます。セキュリティ製品やネットワーク管理製品、LAN解析製品にパッシブで100%のトラフィックをモニタ可能なネットワークのアクセスポートを提供します。また、柔軟な機器構成により最小のコストで、ハイパフォーマンスな効果的なモニタが可能です。

◆MOD-TAP Modular Fiber Optic TAP

  •  Non-intrusive in-line monitoring
  •  For 1G, 10G, 40G and 100G
  •  Monitoring of all OSI layers
  •  No packet loss
  •  No point of failure
  •  Passive, unpowered
  •  Various split ratios available

1)Modular Fiber Optic TAP(Modular Chassis) シリーズ

MOD-TAP-Datasheet.pdf

LC Module
F1L-MOD
MTP Module
F1M-MOD
40G BiDi Module
F1B-MOD

2)MTP/MPO TAPsシリーズ

1-Link MTP TAP
F1M4
2-Link MTP TAP
F2M4
4-Link MTP TAP
F4MY
8-Link MTP TAP
F8MY

MTP-Datasheet-F4MY-F8MY

3)LC & SC TAPsシリーズ

1-Link LC TAP
F1RL
4-Link LC TAP
F4L
Dual Output LC TAP
F1x3L
8-Link LC TAP
F8L

F8L-Datasheet F8L

1-Link SC TAP
F1RS
2-Link SC TAP
F2S

4)Regeneration TAPシリーズ

LC Regeneration TAP
F1L-RG4

F1L-RG4-Datasheet

5)Bidirectional PON TAPsシリーズ

Bidirectional PON TAPs
F1RLP                       F3RLP                       F6RLP

BiDi-PON-Datasheet

6)40G Bidirectional TAPシリーズ

1-Link 40G BiDi TAP
F1R-40BD
3-Link 40G BiDi TAP
F3R-40BD

40G-BiDi-Datasheet

Technical Specifications



Network Links Monitor Links Connectors Type Speed Split Ratio Footprint
AMC-1U Up to 24 LC modules
Up to 16 MTP modules		 – – – – 1U
F1L-MOD 1 1 LC
  • MM 62.5/125 µm
  • MM 50/125 µm
  • SM 9/125 µm
  • 1 Gbps
  • 1-10 Gbps
  • 1-100 Gbps
 50/50
60/40
70/30
80/20*		 Up to 24 in 1U
F1M-MOD 1 1 MTP/MPO
  • 40GBASE-SR4
  • 100GBASE-SR10
  • 40 Gbps
  • 100 Gbps
 50/50 Up to 16 in 1U
F1B-MOD 1 1 LC MM 50/125 μm 40 Gbps 50/50 Up to 16 in 1U
F1M4-SR4 1 1 MTP/MPO 40GBASE-SR4 40 Gbps 50/50 Up to 3 in 1U rack plate
F2M4-SR4 2 2 MTP/MPO 40GBASE-SR4 40 Gbps 50/50 Up to 3 in 1U rack plate
F4MY-SR4 4 4 MTP/MPO 40GBASE-SR4 40 Gbps 50/50 Up to 3 in 1U rack plate
F8MY-SR4 8 8 MTP/MPO 40GBASE-SR4 40 Gbps 50/50 1/3U
F1M4-SR10 1 1 MTP/MPO 100GBASE-SR10 100 Gbps 50/50 Up to 3 in 1U rack plate
F2M4-SR10 2 2 MTP/MPO 100GBASE-SR10 100 Gbps 50/50 Up to 3 in 1U rack plate
F4MY-SR10 4 4 MTP/MPO 100GBASE-SR10 100 Gbps 50/50 Up to 3 in 1U rack plate
F8MY-SR10 8 8 MTP/MPO 100GBASE-SR10 100 Gbps 50/50 1/3U
F1RL 1 1 LC
  • MM 62.5/125 µm
  • MM 50/125 µm
  • SM 9/125 µm
  • 1 Gbps
  • 1-10 Gbps
  • 1-100 Gbps
 50/50
60/40
70/30
80/20*		 Up to 3 in 1U rack plate
F4L 4 4 LC
  • MM 62.5/125 µm
  • MM 50/125 µm
  • SM 9/125 µm
  • 1 Gbps
  • 1-10 Gbps
  • 1-100 Gbps
 50/50
60/40
70/30
80/20*		 Up to 3 in 1U rack plate
F8L 8 8 LC
  • MM 62.5/125 µm
  • MM 50/125 µm
  • SM 9/125 µm
  • 1 Gbps
  • 1-10 Gbps
  • 1-100 Gbps
 50/50
60/40
70/30
80/20*		 1/3U
F1RS 1 1 SC
  • MM 62.5/125 µm
  • MM 50/125 µm
  • SM 9/125 µm
  • 1 Gbps
  • 1-10 Gbps
  • 1-10 Gbps
 50/50
60/40
70/30
80/20*		 Up to 3 in 1U rack plate
F2S 2 2 SC
  • MM 62.5/125 µm
  • MM 50/125 µm
  • SM 9/125 µm
  • 1 Gbps
  • 1-10 Gbps
  • 1-10 Gbps
 50/50
60/40
70/30
80/20*		 Up to 3 in 1U rack plate
F1L-RG4 1 4 LC
  • MM 62.5/125 µm
  • MM 50/125 µm
  • SM 9/125 µm
  • 1 Gbps
  • 1-10 Gbps
  • 1-100 Gbps
 50/50
60/40		 Up to 3 in 1U rack plate
F1x3L 1 2 LC SM 9/125 µm 1-100 Gbps 50/25/25
40/30/30		 Up to 3 in 1U rack plate
F1RLP 1 1 LC SM 9/125 µm 1-100 Gbps 50/50 Up to 3 in 1U rack plate
F3RLP 3 3 LC SM 9/125 µm 1-100 Gbps 50/50 Up to 3 in 1U rack plate
F6RLP 6 6 LC SM 9/125 µm 1-100 Gbps 50/50 Up to 3 in 1U rack plate
F1R-40BD 1 1 LC MM 50/125 µm 40 Gbps 50/50 Up to 3 in 1U rack plate
F3R-40BD 3 3 LC MM 50/125 µm 40 Gbps 50/50 Up to 3 in 1U rack plate
